  TWRD86智能雷达物位计
  江苏天威测控技术有限公司 >> 产品展示 >> 智能雷达物位计 >> TWRD86智能雷达物位计

TWRD86智能雷达物位计
关键字:智能雷达物位计,雷达物位计,物位计




1、TWRD86智能雷达物位计产品概述:
    TWRD86智能雷达物位计是先进的雷达式物位测量仪表,测量距离最大30米,可以用于高炉料位,较厚罐顶的储罐和安装短管的工况测量,输出4…20mA模拟信号。
2、TWRD86智能雷达物位计术参数:
    应    用:适用于高炉料位,较厚罐顶的储罐和安装短管的工况测量。
    测量范围:30米
    过程连接:法兰
    介质温度:-40-500℃
    过程压力: 常压
    精    度:±15mm
    重 复 性:±2mm
    频率范围:6.8GHz
    防爆/防护等级:Exib IIC T6 Gb
    防护等级:IP67
    信号输出:4—20mA/HART
3、TWRD86智能雷达物位计安装中的注意事项:
由于安装的不正确会产生很大的虚假回波

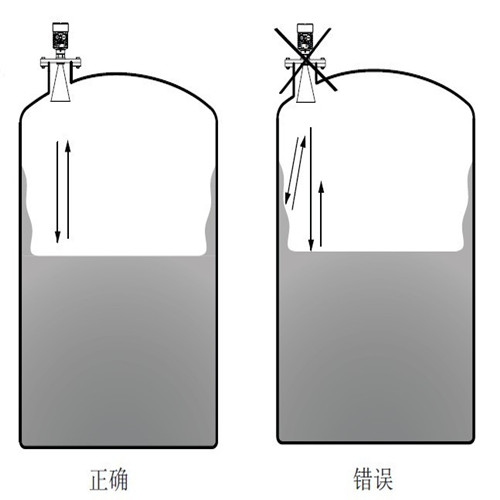

    传感器距离容器壁不能太近。
    如果传感器距离容器太近,会产生很强的虚假回波。附着的介质、铆钉、螺钉或焊缝都会造成虚假反射。所以传感器一定要与容器壁保持一定距离。
    传感器应垂直对着介质表面。
    如果传感器没用对准介质表面安装的话,测量信号就会减弱。必须将雷达传感器的轴线垂直对准介质表面。

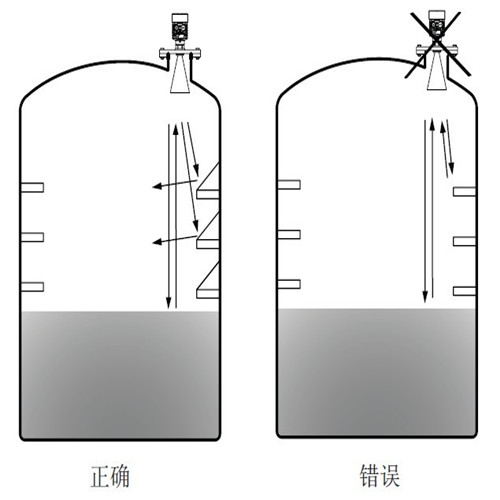

仪表在测量时如果罐内有梯子、支架或搅拌桨都会产生虚假回拨,对测量造成影响,所以在实际应用中应避开这些障碍物或使用折射板把虚假信号折射走。
    容器内的装置,比如:梯子等都会造成虚假回波。在设计安装位置时不能有任何装置阻挡雷达信号的运行。
    容器内支架会造成很强的虚假回波。采用折射板可以很好地防止虚假反射。


4、TWRD86智能雷达物位计产品选型表:

TWRD86-防爆
P 标准型 ( 非防爆 )
I 本安型 (Exib C T6)
D 本安型+隔爆型 (Exd ib C T6)
TWRD86-过程连接
A 法兰 DN150 PN16 C 型
B 法兰 DN200 PN16 C 型
C 法兰 DN250 PN16 C 型
Y 特殊定制
TWRD86-天线型式/材料
A 喇叭天线 146mm/ 不锈钢 304
B 喇叭天线 196mm/ 不锈钢 304
C 喇叭天线 242mm/ 不锈钢 304
TWRD86-天线延长管
1 1000mm
2 1500mm
3 2000mm
4 2500mm
5 3000mm
TWRD86-密封/过程温度
P 普通密封 /-40...120
G 高温密封 /-40...500带散热片
TWRD86-电子单元
2 (4 ~ 20)mA /24V DC 两线制
3 (4 ~ 20)mA /24V DC/HART 两线制
4 (4 ~ 20)mA /24V DC/HART 四线制
5 (4 ~ 20)mA /220V AC/HART 四线制
TWRD86-外壳/防护等级
P 塑料 /IP65
L 铝 /IP67
TWRD86-电缆进线
M M20*1.5
N ½"NPT
                                                          TWRD86-编程/显示
                                                           V
                                                           X 不带
TWRD86-量程(mm)
TWRD86智能雷达物位计
