小口径电磁流量计有一体型和分体型二种组合形式，输出级皆采取电隔离，可方便地后位仪表配套，实现对流量的记录、控制和调节等功能。同时，流量计配备RS485通讯接口，可与计算机互联。
每套产品均按定货要求的流量用水进行实流标定，通常无须作任何调整即可投入使用。
小口径(小流量)电磁流量计工作原理：
电磁流量计的测量原理是基于法拉第电磁感应定律；导电液体在磁场中作切割磁力线运动时，导体中产生感应电势E为：
E=KBVD
式中：
K-----------仪表常数
B------------磁感应强度
V------------测量管道截面内的平均流速
D------------测量管道截面的内径
小口径(小流量)电磁流量计功能特点：
1中英文菜单自由切换，宽高清晰度LCD背光显示
2国际最新最先进的片机（MCU）和表面贴装技术（SMT）
3性能可靠，精度高，功耗低，零点稳定，参数设定方便
4显示正反向累计流量，瞬时流量，流速，流量百分比等
5双向测量系统，可测正向流量，反向流量
6报警功能：空管，励磁，流量上下限
7频率输出4-20mA信号，流向输出，累积量脉冲输出，RS485输出
8采用国际最先进的制造工艺，性能稳定，卓越
9输出端口，输入端口均设有安全防雷保护
10自行调节，流量上下限可自行设置
11小信号切除
12采用高效，高稳定度PWM波励磁恒流源
13阻尼系数可选
14短电后数据长效保存
15专业设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。
16仪表系数即流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高（0.3-0.5%），量程比宽（1：1500）。
17 测量管道内无阻流件，因此没有附加的压力损失，具有显著的节能意义。
小口径(小流量)电磁流量计主要技术性能：
被测流体电导率：≥5 us/cm
满量程流速：0.3m/s---12 m/s
测量误差：示值的±0.5%
环境温度：-25℃-+180℃
额定工作压力（MPa）：4.0、1.6、1.0、0.6 （大于4.0定做）
安装连接：按照GB9115-88、GB9116-88、GB9119-88、JB/T81-94、DIN、ANSI等法兰标准或按用户要求（由任连接按石油行业的相关标准）
防护等级：标准型：IP65（防喷水型）；IP68（潜水型）
输出信号：4-20mAd.c.、0~1KHz
流量显示功能：1中英文菜单自由切换，宽高清晰度LCD背光显示。2显示正反向累计流 量，瞬时流量，流速，流量百分比等。
通讯功能：RS485通讯接口
报警：空管、励磁、流量上下限
短电数据保护时间：不少于10年（无需任何辅助电源）
供电电源：标准型：220Va.c.50Hz;特殊型24V.c.
小口径(小流量)电磁流量计如何在管道上安装：
应安装在水平管道较低处和垂直向上处，避免安装在管道的最高点和垂直向下处；
应安装在管道上上升处；
在开口排放管道安装，应安装在管道的较低处；
若管道落差超过5m时，在传感器的下游安装排气阀；
应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游；
传感器绝对不能安装在泵的进出口处，应安装在泵的出口处；

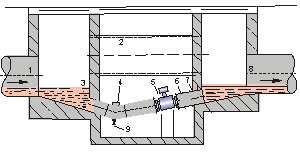

在测量井内安装流量计的方式
|
1、入口
|
2、溢流管
|
3、入口栅
|
4、清洗孔
|
|
5、流量计
|
6、短管
|
7、出口
|
8、排放阀
|
如何正确选择安装节点：
正确地选择安装点和正确安装流量计都是非常重要的环节，若在安装环节失误，轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。
选择安装位置时需特别注意：
·非测量电极的轴线必须近似于水平方向；
·测量管道内必须完全充满液体；
·流量计前方最少要有5＊ D(D为流量计内径)长度的直管段，后方最少要有3＊ D(D为流量计内径)长度的直管段；
· 流体的流动方向和流量计的箭头方向一致；
·管道内要有真空会损坏流量计的内衬，需特别注意；
·在流量计附近应无强电磁场；
·在流量计附近应有充裕的空间，以便安装和维护；
·若测量管道有振动，在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离最少要有30×D(D为流量计内径)长度为方便今后流量计的清洗和维护，应安装旁通管道；
|
