智能型金属管转子流量计采用独立概念设计的测量管指示器，可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统，低压力损失设计.智能型金属管转子流量计磁性耦合结构确保数据传输、信号更加稳定。保温或伴热夹套，垂直、水平、各种安装方式更适合不同使用场合。智能型金属管转子流量计适用于小口径和低流速介质流量测量，对于直管段要求不高。
较宽的流量比10：1
双行大液晶显示，可选现场瞬时/累计流量显示，可带背光
全金属结构，适于高温、高压和强腐蚀性介质
可用于易燃、易爆危险场合
选二线制、电池、交流供电方式
带有数据恢复，数据备份及掉电保护功能
|
耐腐型通径
DN（mm）
|
普通型通径
DN（mm）
|
流 量 范 围
|
最大压力损失
|
|
空气m3/h 20℃
0.101325 MPa
|
水L/h 20℃
|
空气（kPa）
|
水（kPa）
|
|
15
|
15
|
0.07～0.7
|
2.5～25
|
7.1
|
6.5
|
|
0.11～1.1
|
4.0～40
|
7.2
|
6.5
|
|
0.18～1.8
|
6.0～60
|
7.3
|
6.6
|
|
0.28～2.8
|
10～100
|
7.5
|
6.6
|
|
0.40～4.0
|
16～160
|
8.0
|
6.8
|
|
0.70～7.0
|
25～250
|
10.8
|
7.2
|
|
1.00～10
|
40～400
|
10
|
8.6
|
|
25
|
1.60～16
|
60～600
|
14
|
11.1
|
|
25
|
3.00～30
|
100～1000
|
7.7
|
7
|
|
4.50～45
|
160～1600
|
8.8
|
8
|
|
7.00～70
|
250～2500
|
12
|
10.8
|
|
50
|
11～110
|
400～4000
|
19
|
15.8
|
|
50
|
18～180
|
600～6000
|
8.6
|
8.1
|
|
25～250
|
1000～10000
|
10.4
|
11
|
|
80
|
40～400
|
1600～16000
|
15.6
|
17
|
|
80
|
75～750
|
2500～25000
|
|
8.1
|
|
100
|
100～1000
|
4000～40000
|
|
9.5
|
|
100
|
150～1500
|
6000～60000
|
|
10
|
|
150
|
125
|
|
8000～80000
|
|
|
|
|
|
100000～1000000
|
|
|
|
|
150
|
|
15000～150000
|
|
|

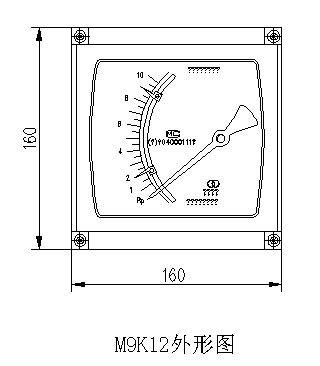

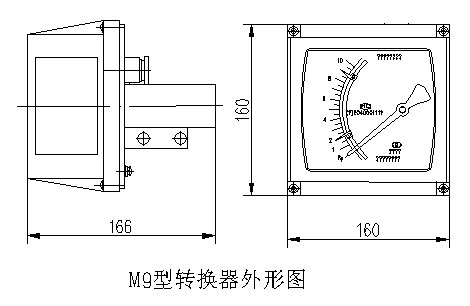

转换器形式

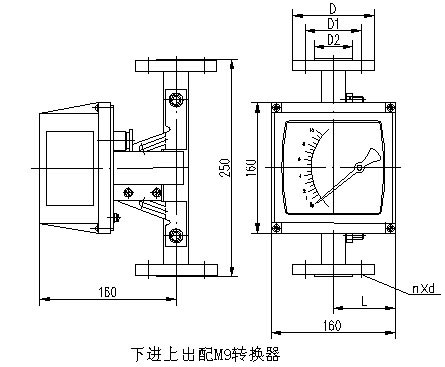

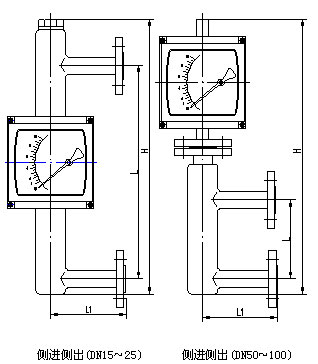

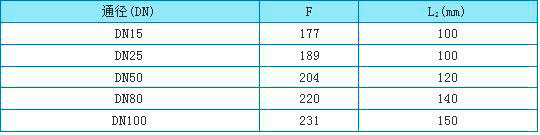

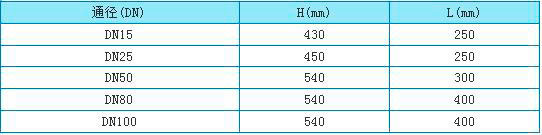

外形及安装尺寸

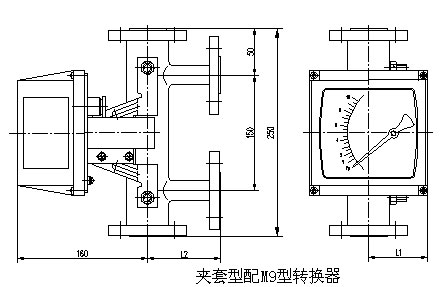

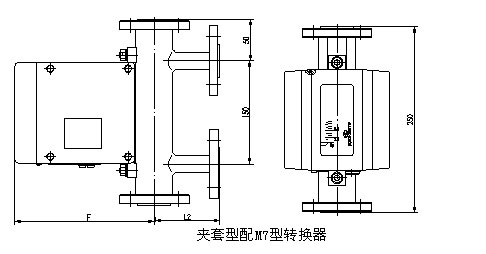

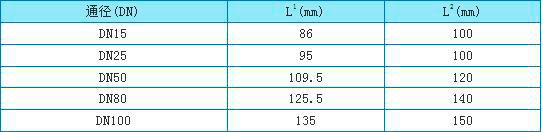

夹套连接法兰标准为:GB/T9119 PN1.6 DN15

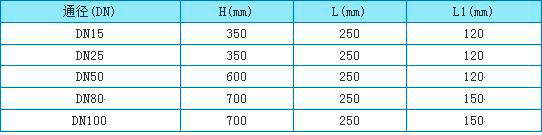

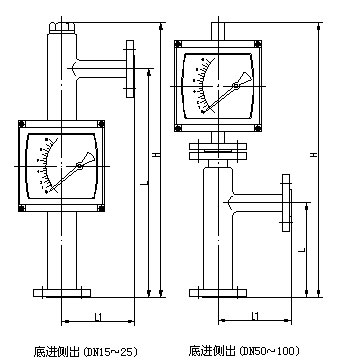

安装形式

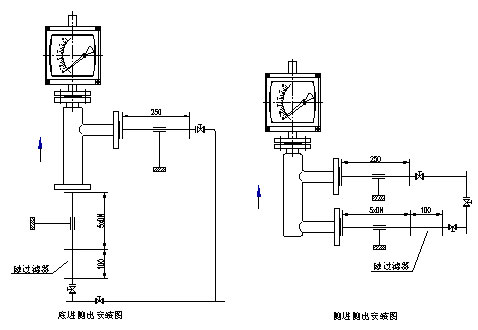

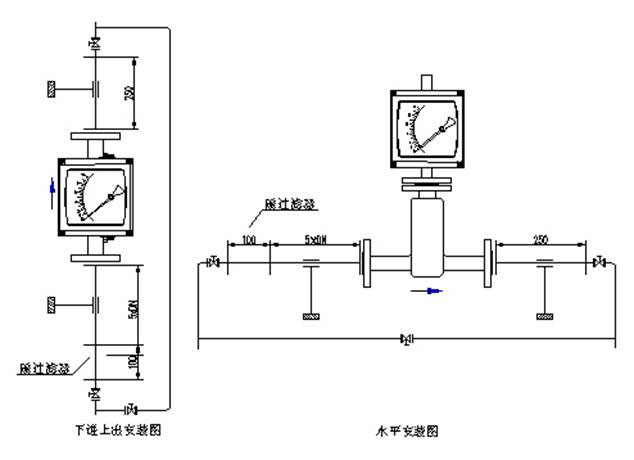

流量计垂直安装，流量计中心线与铅垂线的夹角不超过5°，在流量计的上游须保证五倍公称通径的入口直管段，下游保证250mm出口直管段。如果介质中含有固体杂质，应在流量计上游加装过滤器；如果介质中含有铁磁性物质，应在流量计的上游安装磁过滤器。为了便于维护和清洗且不影响生产，建议安装旁通管路。为了避免由于管道引起的流量计变形，安装法兰必须与仪表同轴并且相互平行，并适当地支撑管道以避免管道振动和减小流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游。用于测量气体时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作。
附件
可为用户提供前后直管段、配对法兰、磁过滤器、气体阻尼装置等附件。如果介质中含有铁磁性颗粒，就应在流量计入口处安装磁过滤器。磁过滤器中装有以螺旋方式排列的磁棒，以最大限度地减小压力损失，每个磁棒均由PTFE聚四氟乙稀包裹，防止介质的腐蚀。
磁过滤器的结构见图：

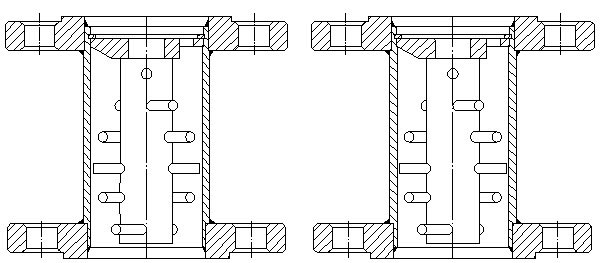

磁过滤器结构 衬PTFE磁过滤器结构
限位开关报警装置
限位开关报警装置在指示器中的部分由感应头、铝片等组成，感应头被安装在能被指针轴上的铝片切割的位置，通过改变感应头的位置可以任意设定限位值。感应头输出信号给金属转子流量指示控制仪。
技术参数
1.供电电源：24V AC±10%
2.功耗：≤3W
3.工作温度：-25℃～60℃
4.输出触点容量：24VAC 3A

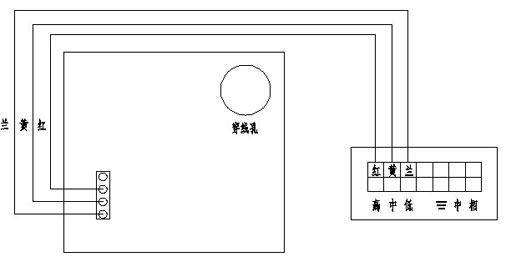

接线图
报警点的改变须打开前盖,松开刻度盘上的小指针的螺钉,调整到需要的位置后,再将螺钉紧固,最后装好前盖。
设计选用及订货须知
1.根据测量流体是气体或液体,正确远用气体或液体金属管浮子流量计。
2.被测流体无腐蚀性选用普通型，有腐蚀性选用耐腐型。
3.订货时请注明被测介质名称、流量、管道通径及工作压力、温度、密度、粘度等情况。我公司根据用户提出的密度等进行刻度修正，制作特殊的流量标尺。
4.根据被测流体的测量范围、应用场合等选择合适型号的规格品种。如有特殊要求的流量计，请来公司或来函与销售部联系。
智能型金属管浮子流量计测量部分特点：
1、坚固的全金属结构设计型浮子流量计
2、采用独立概念设计的测量管指示器
3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统
4、低压力损失设计
5、短行程、小型结构设计、仪表总高度250
6、磁性耦合结构确保数据传输、信号更加稳定
7、保温或伴热夹套
8、垂直、水平、各种安装方式更适合不同使用场合
9、适用于小口径和低流速介质流量测量
10、工作可靠，维护量小，寿命长
11、对于直管段要求不高
12、较宽的流量比10：1
13、双行大液晶显示，可选现场瞬时/累计流量显示，可带背光
14、单轴灵敏指示
15、非接触磁耦合传动
16、全金属结构，适于高温、高压和强腐蚀性介质
17、可用于易燃、易爆危险场合
18、选二线制、电池、交流供电方式
19、多参数标定功能
20、带有数据恢复，数据备份及掉电保护功能
智能型金属管浮子流量计主要技术参数：
◇测量范围：水(20℃)1-200000 l/h
空气(20℃，0.1013MPa)0.03－4000m3/h；参见流量表，特殊流量可订制
◇量 程 比：标准型10:1
◇精 度：标准型1.0级；特殊型0.5级
◇压力等级：标准型：DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型：DN15－DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1.6MPa；特殊型在选型和订货前应与工厂协商
◇压力损失：7kPa-70kPa
◇介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃
高温型：最高可达300℃
◇介质粘度：DN15：η<5mPa.s(F15.1-F15.3)/η<30mPa.s(F15.4-F15.8)
DN25：η<250mPFa.s
DN50-DN150：η<300mPa.s
◇环境温度：指针型－40℃－+120℃
◇连接形式：标准型：DIN2501标准法兰
特殊型：由用户指定的任意标准法兰或螺纹
◇电缆接口：M20*1.5
◇供电电源：标准型：24VDC二线制4－20mA(10．8VDC－36VDC)
◇报警输出：上限或下限瞬时流量报警，集电极开路输出(最大100mA@30VDC内部阻抗100欧)
继电器输出(触点容量1A@30VDC或0.25A@250VAC或0.5A@125VAC)
◇脉冲输出：累积脉冲输出，最小间隔50毫秒
◇液晶显示：瞬时流量显示数值范围：0－50000
累计流量显示数值范围：0－99999999(可带小数点)
◇防护等级：IP65
◇防爆标志：本安型iaⅡCT5；隔爆型dⅡBT6
|
