  精巧型音叉物(液)位开关
  江苏天威测控技术有限公司 >> 产品展示 >> 料位开关系列 >> 精巧型音叉物(液)位开关

精巧型音叉物(液)位开关
关键字:精巧型音叉物位开关、小型音叉料位开关、料位开关、液位开关

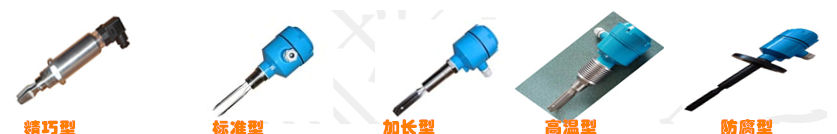

选型图片展示

音叉物(液)位开关是一种新型的物位开关。音叉由晶体激励产生振动,当音叉被液体或固体浸没时振动频率发生变化,这个频率变化由电子线路检测出来并输出一个开关量。音叉式物位开关又被称作“电气浮子”,凡使用浮球开关和由于结构、湍流、搅动、气泡、振动等原因不能使用浮球开关的场合均可使用“电气浮子”。由于该物位开关无活动部件,因此无需维护和调整,是浮球开关的升级换代产品.音叉物(液)位开关广泛应用于自来水、矿泉水、纸浆、胶水、染料、泥浆、碱溶液、酸溶液、啤酒、饮料、石化、轻工、食品、水处理、可产生气体的液体、流动性好的固体粉料或颗粒。对物位进行上、下限报警及控制。
音叉物(液)位开关特点:
    1、 适应性强:被测介质不同的电参数、密度对测量均不产生影响。结垢、搅动、湍流、气泡、振动、中等粘度、高温、高压等恶劣条件对检测也无影响;
    2、 不需调校:由于音叉物位开关的检测不受被测介质电参数及密度的影响,所以无论测量何种介质都不需要现场调校;
    3、 免于维护:由于音叉物位开关的检测过程由电子电路完成,无活动部件,所以一经安装投入适用便不需要维护。
音叉物(液)位开关技术参数:
    1、 供电电压:DC 24V 或 AC 220V;
    2、 工作温度:叉体 -40~150℃;
    3、 环境温度:-20~70℃;
    4、 工作压力:≤2MPa;
    5、 介质密度:≥ 0.7g/cm3;
    6、 输出方式:继电器输出 (AC 220V/5A,DC 28V/10A);
    7、 输出延时:1~50秒可调;
    8、 功率消耗:0.5W;
    9、 高低位报警:现场可设置为HLFS(高位报警方式)或LLFS(低位报警方式);
    10、电气接口:M20×1.5;
    11、过程连接:1″NPT螺纹安装(标准,可选BSPT),法兰安装(可选);
    12、外壳防护:IP65;
    13、防爆标志:Ex dⅡCT4。
音叉物(液)位开关使用防护:
     (1)进料孔不能直接对准音叉,如果无法躲避时,为防止压实的大块物料落到音叉上,须在音叉上面大于20cm处设防护板,或加保护罩,以免损坏叉体。如果是风送物料时可设防风板。
     (2)振动较强的场合,可用绳索吊装叉头(必须特殊定货)。
     (3)不可将仪表设置在阳光直射处,如阳光直射可设一块隔热板。
     (4)外壳安装要使电缆出线孔朝下,并加橡皮圈密封防止水滴渗入壳内。
音叉物(液)位开关使用:
    (1)使用前先检查仪表的工作和延时,无误时方能投入运行。
    (2)仪表要定期检查,清除叉体上的沉积物。
    (3)接地线要与容器壁或大地良好接触,接地电阻<2Ω。
    (4)音叉限位开关通常采用侧装方式安装与仓体侧壁对料高度进行上下限位置检测,当仓体不便侧面开孔时可采用顶装,位置选择能避开料位冲击的位置。

音叉物(液)位开关订货须知:
     请按选型标记注明各项参数;
     另外注明介质名称、温度、压力;
     测量料位时,注明物料名称、粒度及容量;
     如选用其它法兰标准时,请注明标准号;
     请注明是否需用法兰保护罩或防护板。

音叉物(液)位开关安装事项注意:侧面安装时,安装标记必须垂直向上或向下探头头部向下倾斜15℃左右,管道安装时方向标记指向必须与管道方向一致



1:普通型号垂直安装 2:加长型垂直安装 3:侧面错误安装  4:底部安装
