（高温型）音叉开关
关键字：音叉开关，音叉料位开关，音叉液位开关 |
音叉物（液）位开关是一种新型的物位开关。音叉由晶体激励产生振动，当音叉被液体或固体浸没时振动频率发生变
化,这个频率变化由电子线路检测出来并输出一个开关量。音叉式物位开关又被称作“电气浮子”，凡使用浮球开关和由于
结构、湍流、搅动、气泡、振动等原因不能使用浮球开关的场合均可使用“电气浮子”。由于该物位开关无活动部件，因此
无需维护和调整，是浮球开关的升级换代产品。音叉物（液）位开关广泛应用于自来水、矿泉水、纸浆、胶水、染料、泥浆、碱溶液、酸溶液、啤酒、饮料、石化、
轻工、食品、水处理、可产生气体的液体、流动性好的固体粉料或颗粒。对物位进行上、下限报警及控制。
音叉物（液）位开关特点：
1、 适应性强：被测介质不同的电参数、密度对测量均不产生影响。结垢、搅动、湍流、气泡、振动、中等粘度、高温、
高压等恶劣条件对检测也无影响；
2、 不需调校：由于音叉物位开关的检测不受被测介质电参数及密度的影响，所以无论测量何种介质都不需要现场调校；
3、 免于维护：由于音叉物位开关的检测过程由电子电路完成，无活动部件，所以一经安装投入适用便不需要维护。
|
所在类别 音叉料/液位开关
|
|
|
|
|
技术参数：
1、电压：220VAC/24VDC
2、功耗： 0.5W
3、触点容量：220VAC/5A，24VDC/3A
4、输出方式：SPDT继电器输出
5、工作温度：-30～150℃（叉体），-20～70℃（仪表）
6、工作压力：≤2MPa
7、介质比重：≥0.6g/cm³
8、动作点：垂直插入水中25mm处
9、响应时间：0.5秒
10、输出延时：1~60秒可调
11、叉体材质：SUS316、S316衬氟（防腐型）
12、防护等级：IP65
13、防爆等级：ExdⅡCT4
14、连接方式：1″NPT螺纹安装（标准型）或法兰安装
|
|
|
|
|
|
|
技术参数：
1、电压：220VAC/24VDC
2、功耗： 0.5W
3、触点容量：220VAC/5A，24VDC/3A
4、输出方式：SPDT继电器输出
5、工作温度：-30～150℃（叉体），-20～70℃（仪表）
6、工作压力：≤2MPa
7、介质比重：≥0.6g/cm³
8、动作点：垂直插入水中25mm处
9、响应时间：0.5秒
10、输出延时：1~60秒可调
11、叉体材质：SUS316、S316衬氟（防腐型）
12、防护等级：IP65
13、防爆等级：ExdⅡCT4
14、连接方式：1″NPT螺纹安装（标准型）或法兰安装
|
|
|
|
|
|
|
技术参数：
1、电压：220VAC/24VDC
2、功耗： 0.5W
3、触点容量：220VAC/5A，24VDC/3A
4、输出方式：SPDT继电器输出
5、工作温度：-30～150℃（叉体），-20～70℃（仪表）
6、工作压力：≤2MPa
7、介质比重：≥0.6g/cm³
8、动作点：垂直插入水中25mm处
9、响应时间：0.5秒
10、输出延时：1~60秒可调
11、叉体材质：SUS316、S316衬氟（防腐型）
12、防护等级：IP65
13、防爆等级：ExdⅡCT4
14、连接方式：1″NPT螺纹安装（标准型）或法兰安装
|
|
|
|
.jpg) |
|

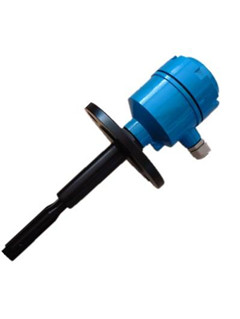

高温型音叉开关
|
|
|
技术参数：
1、电压：220VAC/24VDC
2、功耗： 0.5W
3、触点容量：220VAC/5A，24VDC/3A
4、输出方式：SPDT继电器输出
5、工作温度：-30～150℃（叉体），-20～70℃（仪表）
6、工作压力：≤2MPa
7、介质比重：≥0.6g/cm³
8、动作点：垂直插入水中25mm处
9、响应时间：0.5秒
10、输出延时：1~60秒可调
11、叉体材质：SUS316、S316衬氟（防腐型）
12、防护等级：IP65
13、防爆等级：ExdⅡCT4
14、连接方式：1″NPT螺纹安装（标准型）或法兰安装
|
|
|
|
|
|
|
|
|
|
技术参数：
1、电压：220VAC/24VDC
2、功耗： 0.5W
3、触点容量：220VAC/5A，24VDC/3A
4、输出方式：SPDT继电器输出
5、工作温度：-30～150℃（叉体），-20～70℃（仪表）
6、工作压力：≤2MPa
7、介质比重：≥0.6g/cm³
8、动作点：垂直插入水中25mm处
9、响应时间：0.5秒
10、输出延时：1~60秒可调
11、叉体材质：SUS316、S316衬氟（防腐型）
12、防护等级：IP65
13、防爆等级：ExdⅡCT4
14、连接方式：1″NPT螺纹安装（标准型）或法兰安装
|
|
|
|
TW-YC音叉物（液）位开关使用防护：
（1）进料孔不能直接对准音叉，如果无法躲避时，为防止压实的大块物料落到音叉上，须在音叉上面大于20cm处设防护板，
或加保护罩，以免损坏叉体。如果是风送物料时可设防风板。
（2）振动较强的场合，可用绳索吊装叉头（必须特殊定货）。
（3）不可将仪表设置在阳光直射处，如阳光直射可设一块隔热板。
（4）外壳安装要使电缆出线孔朝下，并加橡皮圈密封防止水滴渗入壳内。
TW-YC音叉物（液）位开关使用：
（1）使用前先检查仪表的工作和延时，无误时方能投入运行。
（2）仪表要定期检查，清除叉体上的沉积物。
（3）接地线要与容器壁或大地良好接触，接地电阻＜2Ω。
（4）音叉限位开关通常采用侧装方式安装与仓体侧壁对料高度进行上下限位置检测，当仓体不便侧面开孔时可采用顶装，
位置选择能避开料位冲击的位置。
TW-YC音叉物（液）位开关订货须知：
请按选型标记注明各项参数；
另外注明介质名称、温度、压力；
测量料位时，注明物料名称、粒度及容量；
如选用其它法兰标准时，请注明标准号；
请注明是否需用法兰保护罩或防护板。
