一、概述
1、TW-YBS-WB精密数字压力计为交直流两用的便携式仪表，在测量压力的同时，可测量电流，并备有24VDC输出。（一表多量程型、可以在一台主机连接多个压力模块，同时具备基本功能）。
2、高性能微处理器对仪表长时间内宽温度范围内使用而不影响仪表测量精度。
3、功耗低。采用进口镍氢高能量电池，保证仪表长时间内正常工作。
4、恒流充电，具有电池电压的过充电、欠压自动关机及自动保护功能，保证电池不因过充电或欠压而损坏，电池使用寿命长（因长时间不用，隔三个月充电一次至绿灯亮）。
5、微功耗的欠电压自动保护功能，保证仪表即使操作者因故而连续开机过长也不会因欠电压而损坏电池。
6、仪表量程功能丰富，一表多用，具有多种显示风格，可同时显示压力、电流；压力、毫米水柱，压力、公斤和电流百分比。
7、软件内容丰富，操作简单、明了。
8、仪表具有超量程报警功能，当所加压力起出额定满量程+2500安时，仪表将显示OVERRANGE！P，并且内置蜂鸣器将断续发声，表示压力超出满量程，应停止加压，并卸掉部分压力使其在规定量程内，以免损坏压力传感器。测试的电流值超出22mA，仪表同样显示OVERRANGE！Ⅰ，并且内置蜂鸣器将断续发声。
9、采用薄膜面板及进口轻触开关，款式新颖，按键寿命长。
10、LCD带背光显示，直观、清晰、结构紧凑合理；体积小、重量轻，携带方便。
11、直接在面板上操作调校满量程。
12、便携式金属外壳，抗干扰强，牢固耐冲击。
二、用途
TW-YBS-WB精密数字压力计除可作较高准确度校正标准器（表）外，也可作为工作仪表使用，广泛用于冶金、石油、化工、电力、天然气、计量及科研等部门。

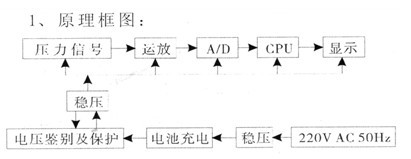

三、工作原理

2工作原理：
a：压力：被测介质从引压管施加压力于固态（硅膜片）传感器上，当压力变化时，扩散硅膜片的电阻地压力电阻效应下发生变化，这个变化作为电信号被检测出来，通过线路将其转换为与压力成比例关系的电压信号，该信号经模拟——数字转换器转换为数字信号，经微处理器处理后，在LCD显示器上显示出被检介质压力值的数字。
b电流：随机一副表笔插入仪器面板上相应的孔内，将仪表打开至电流档即可测量。

四、技术指标
1、压力量程：-95kPa~60MPa(各档)
2、分辨率：压力：Min 1Pa
    电流：Min 1uA
3、电流测量范围：0~22mA
4、直流输出：24VDC
5、准确度：压力：0.1% F.S   0.05% F.S
    电流：0.05%±1d
6、环境温度：5~50℃
7、直流工作时间：≥16小时
8、显示：41/2LCD  51/2LCD
9、相对湿度：≤80% RH
10、过载能力：为量程上限的1.2~1.5倍
11、外形尺寸：290*250*105mm（长*宽*高）
12、重量：2200g
13、电源及功耗：220VAC 50Hz 3VA
五、使用操作
1、电源开、关键：按“开”键仪表电源打开，LCD显示仪表测量状态；按“并”键，仪表关机，切断电源。
2、校零键：测量前，按一下此键，仪表自动将传感器的零点值采集并送CPU进行处理，保证仪表所测数据为实际压力值。
3、压力健：若LCD显示压力、电流测量状态时，按一下此键，仪表切换到“KPa、mmH2O”或“MPa (Kg)”同时显示状态。
4、电流键：需检测仪器电流时，按一下此键，LCD显示测量值。重复按此键，可实现压力、电流及电流百分比之间转换。
5、背光键：工作于光线较暗的环境中，按一下此键，打开背光，方便读数。
6、检测变送器：仪表备有24VDC电源输出，检测变送器时，直接将仪表打开至电流档，红表笔插入“24V OUT MAX30 mA”孔内，黑表笔插入“mA IN MAX20 mA”与变送器的“+、-”极直接连接，即可检测变送器。如果无须该仪表24V输出电压，可直接将红黑表笔插入“mA IN MAX20 mA”和“COM”中串联到24V稳压源再与变送器直接连接，也可检测变送器。
7、压力、电流满量程校准：
（1）压力满量程校准：若仪表显示为“Kpa（MPa）”和“mA”时，按“压力键”将仪表显示切换到“Kpa（MPa）”和“mmH2O(kg)”同时显示状态，加压至满量程稳定后，同时按“压力、电流键”，此时LCD液晶显示屏第一行显示：FS ADJ B第二行为所测压力值，表示已进入压力满量程校准状态。此时只要按一下“背光键”即可校准并自动退出满量程校准程序，进入正常测量状态。
（2）电流满量程校准：按“电流键”将显示切换到mA和%同时显示状态。在mA IN和COM之间加一个稳定的DC20.000mA标准信号，同时按“压力、电流键”，此时LCD显示屏第一行显示：FS ADJ B第二行为所测电流值，表示已进入电流满量程校准状态。此时只要按一下“背光键”即可校准交自动退出满量程校准程序，进入正常电流测量状态。
六、注意事项
1、当充电指示灯由红灯转换为绿灯时，停止对电池充电，长期充电易损坏高能量电池。
2、仪表长时间不用，应三个月充电一次。
3、仪表有足够的过载能力，但超过过载能力的1.5倍，传感器将有永入损坏的可能。
4、压力传感器的硅膜片很薄；切忌固体、颗粒或其它硬物进入传感器内，请在定货合同中标明。
5、没有专门的检测技能和专用的检测设备，切勿随意打开机盖进行检修，更不允许调整，更换元件，否则将无法保证仪表测量的准确度。
6、切勿让电烙铁等其他发热体靠近显示屏及壳体。7、仪表虽有抗震设计，但仍应小心轻放，特别在现场使用时，避免摔坏、冲撞。
8、600KPa以上仪表的传感器内部密封材料为丁晴橡胶，请勿与机油等其他有腐蚀性溶剂接触。
存放使用
应避免在下列场所存放使用仪表
1、湿度很大
2、高温热源附近
3、存在强烈振动
4、具有腐蚀性气体
5、强磁场地区
6、大型转动中电机附近
