一、产品简介

      是集压力测量，显示 . 输出，控制于一体的压力测控产品。该产品为全电子结构，前端采用隔离膜充油压阻式压力传感器，由高精度的 A/D 转换，经微处理器运算处理，现场显示，并输出一路模拟量和两路开关量。使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行现场测量、显示和控制。

二、技术性能

量 程 范 围	0～5、20、100……1000KPa
	0～2、20、35……100MPa
过 载 压 力	2倍满量程
测 量 介 质	与 316L不锈钢兼容的各种气体、液体
供 电 电 压	24VDC
输 出 信 号	4~20mA标准信号输出（可选）
	两路控制点继电器输出 220VAC 3A
精 确 度	± 0.3%F.S
长 期 稳 定 性	≤±0.1%F.S/年
显 示 方 式	0.56" 数码管
显 示 范 围	-1999~9999
介 质 温 度	－ 20～+85℃
环 境 温 度	－ 20～+70℃
相 对 湿 度	0~80%
响 应 时 间	≤1ms
采 样 速 率	4次/秒
膜 片 材 料	316L不锈钢
壳 体 材 料	1Cr18Ni9Ti
压 力 接 口	外螺纹 M20*1.5或用户自定
防 护 等 级	IP65

三、产品特点

1 、 100 标准仪表安装

2 、两路控制点现场设定

3 、 4~20mA 标准信号输出（可选）

4 、两路控制点继电器输出 220VAC 3A

5 、 4 位 LED 数码管显示，无视值误差

四、安装

4.1 机械安装：

BPK104 可以通过压力管接头（ M20*1.5 ）（其他尺寸接头可在订货时说明），直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。

注：量程小于 100KPa 时必须垂直安装。

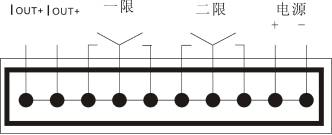

4.2 电气连接：

为了防止电磁干扰的影响应注意以下事项：

•  线路连接尽量短

•  采用屏蔽线

•  尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线

•  若用微型软管安装，壳体必须单独接地

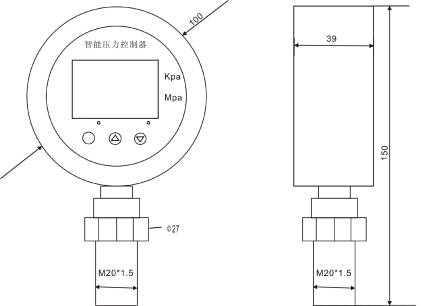

五、外形尺寸 （单位： mm ）
