磁浮球液位计
关键字：磁浮球液位计,浮球液位计,液位计 |
TW-DGG磁浮球液位计由磁浮球、检测管和信号变送器组成。当磁浮球随液位升降时，变送器将检测管内的电阻信号转换成4~20mA.DC标准电流号输出，从而实现对液位的测量和控制。
由液位传感器和智能HART板(电流转换器)两部分组成，浮球与液位同步变化，控制干簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。
TW-DGG磁浮球液位计特点：
1、智能电子部件由一块主机板和一块液晶屏组成；
2、可就地按键调整最程和零点；
3、可用HART通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号，适合防爆或不方便拆装仪表场所对仪表的测量、过程参数、
4、在采用HART协议的分散控制系统中同主机进行双向通讯；
5、带有EEPROM，不因断电丢失数据。
TW-DGG磁浮球液位计参数：
测量范围：0~3500mm
供电电压：12~36V DC
输出信号：两线制4~20mA.DC叠加数字信号，由用户选择开方或线性输出；
负载电阻：250Ω
测量精度：±10mm
环境温度：-40~80℃
工作温度：-20~120℃
公称压力：≤1.6MPa
法兰标准：A：JB/T82.1-94(平面法兰)
DN100 PN1.6 球φ90
B：JB/T82.1-94(平面法兰)
DN80 PN0.6 球φ76
介质密度：≥0.65g/cm3
介质粘度：≤0.015PaS
接液材质：不锈钢
防护等级：IP65
TW-DGG磁浮球液位计产品选型表：
|
型 号
|
规 格
|
表 示 内 容
|
|
TW-DGG
|
|
磁浮球液位变送器
|
|
|
01
|
|
|
顶置式
|
|
02
|
|
|
侧侧式
|
|
03
|
|
|
侧底式
|
|
04
|
|
|
支架式
|
|
|
H
|
|

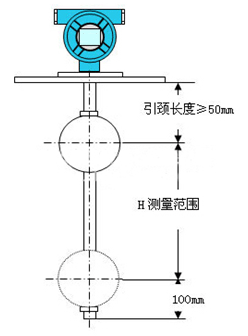

测量范围H
|
|
|
|
*
|
引颈长度(选01型时请注明)
|
|
TW-DGG
|
□
|
□
|
□
|
|

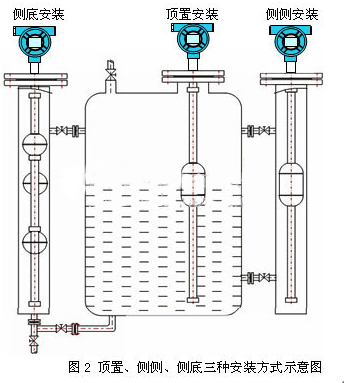

TW-DGG浮球液位计分以下四种安装方式
A：顶置安装 B：侧侧安装 C：侧底安装 D：支架安装
(订货时请用户注明安装形式和引颈长度L值。)

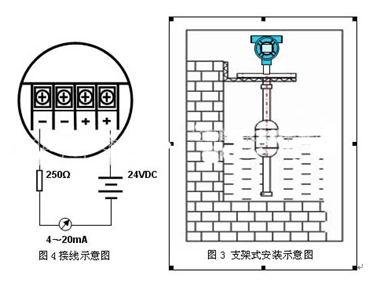

对于敞口或非金属容器，可以采用支架安装方式。具体形式见图3。
TW-DGG磁浮球液位计接线方式： (见图4)
TW-DGG磁浮球液位计操作说明：
1、按键操作
|
调零键[Z]、调整键[S]、功能键[M]
|
|
操作内容
|
操作方法
|
备注
|
|
按键开锁
|
同时按下[Z]和[S]键5秒钟以上，便可开锁(LCD屏幕显示：OPEN)。
|
|
|
PV值清零
(即零位调整)
|
将浮球直接置于零位上，按键开锁后，再同时按下[Z]、[S]键2秒钟以上，便可将当前PV值设置为0，(LCD屏幕显示：PV=0)
|
如果当前PV值与0值的偏差超出50%FS，PV值清零无效，(LCD屏幕显示：PVER)
|
|
4mA点有源迁移
|
按键调零：将浮球置于零位，按下[Z]键2秒钟，变送器将输出4mA电流，完成调零操作。(LCD屏幕显示：LSET)
|
|
|
20mA点有源迁移
|
按键调满：将浮球置于满位，按下[S]键2秒钟，变送器输出20mA电流，完成调满操作。(LCD屏幕显示：HSET)
|
|
|
变送器数据恢复
|
先按下[Z]键，再接通电源，继续按住[Z] 5秒钟以上，如果LCD屏幕显示OK，则说明已将变送器数据恢复到出厂时状态，松开按键便可，若LCD显示FAIL，则说明示未对变送器进行过数据备份，无法将变送器数据恢复到出厂时状态。
|
|
显示内容
|
设置内容
|
操作方法
|
|
0.888
ZEPO CM
|
设置4mA点量程
|
按[Z]键选择修改的数字或小数点
|
按[S]键调整数值或小数点位置
|
|
100.00
SPRN CM
|
设置20mA点量程
|
同上
|
同上
|
|
2.000
DPMP S
|
设置阻尼时间
|
同上
|
同上
|
|
12.008
DISP mA
|
设置显示模式
|
按[S]键选择显示模式(显示液位、电流、百分比)
|
|
3.6
FIX C CM
|
固定电流输出
|
输出屏幕显示的电流值(3.6、4、8、12、16、20、22.8mA)
|
说明：在参数设置时，若2分钟内未有任何按键按下，则直接返回到测量模式(不保存设置数据)
|
| |
