侧装型磁性翻板液位计

江苏天威测控技术有限公司 >> 产品展示 >> 液位计系列 >> 侧装型磁性翻板液位计

侧装型磁性翻板液位计
关键字：侧装型磁性翻板液位计,翻板液位计,液位计

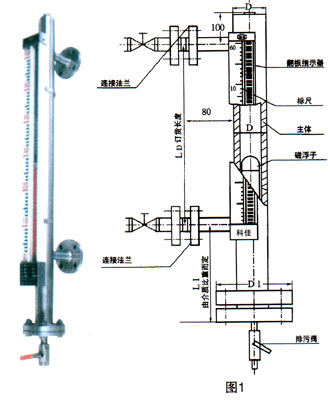

TW-UZ-AF型侧装型磁性翻板液位计（图1所示）是以浮子内磁钢驱动双色薄片的翻转来指示液位的一种新型仪表.主体内磁浮子随液位的升降而上下运动,同时驱使主体外指示器内的双色薄片翻转,有液位时转示红色、无液位时转示黑色。红色和黑色色带间的界线即代表液位高度。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。

基本参数

测量范围LD：200-1500mm

L1:与介质的比重及浮子的材质有关，详见下表

介质比重 L1:(mm)

防锈铝浮子(LF₂)及LF₂氟塑包裹的浮子不锈钢浮子(1Cr18ni9Ti)

0.45 463

0.55 286

0.65 210

0.75 166

0.85 140 340

0.95 120 260

≥1.0 113 220

D: Φ52-Φ83; D1: Φ115-Φ200(视压力而定)

测量精度：±10 介质温度：≤80℃，也可制作成≤480℃

介质比重：≥0.4 介质粘度：≤0.02Pa.S

接连法兰:

DN20 PN(MPa)

0.6-2.5 4.0-16.0

标准号 HG20593-97 HG20595-97

Dg15 Pg(Kgf/cm²)

200 320

标准号 H12-0-2 H12-0-3

注: HG20595-97我公司液位计选用FM面当液位计安装受环境影响,空间位置L₁<300,订货时应明显提出
