一、射频电容式液位计产品概述：
TWUFB射频电容式液位计系列智能HART电容式物位变送器（射频电容液位计）适用于带压容器中带压导电、非导电液体（固体）的液位（料位）测量。TWUFB射频电容式液位计系采用两线制的方式供电，输出4-20mA并叠加HART数字信号，同时UFB射频电容式液位计系采用两线制的方式供电，输出4-20mA并叠加HART数字信号，同时可以就地显示液位。采用传感器信号的两线制隔离转换技术，使4-20mA隔离信号输出与现场的模拟信号、地线等完全隔离。可以就地显示液位。采用传感器信号的两线制隔离转换技术，使4-20mA隔离信号输出与现场的模拟信号、地线等完全隔离。普通型UFB电容式物位变送器，属于电容式液位检测仪表，它能将各种液位参数的变化转换成标准电流信号，远传至操作室，供二次仪表或计算机装置进行集中显示，报警或自动控制。
TWUFB系列普通型射频电容液位计，属于电容式液位检测仪表，它能将各种液位参数的变化转换成标准电流信号，远传至操作室，供二次仪表或计算机装置进行集中显示，报警或自动控制。结合用户具体工艺条件，设备结构和使用要求，通过液位计的材料、结构及安装方式等灵活组合，可适用于高压、高温、强腐蚀、易结晶、防堵塞、防冻结以及固体粉状、粒状物料等特殊条件下的液位、料位或物位的连续检测，可广泛应用于各种工业过程中的检测控制。
二、射频电容式液位计结构选择：
单电极适用于：被测介质的设备为金属容器，导电性良好的介质。
缆式双电极适用于：被测介质的设备为非金属容器，导电性良好的介质或长度大于3M的电极。
螺纹连接：M27*2，M20*1.5，3/4”等；
法兰连接：法兰安装：DN25 ―DN100HG20592
高压法兰：DN15N PN32（三孔法兰，透镜垫）。
|
代号
|
名称
|
|
TWUFB1
|
射频电容液位变送器
|
|
TWUFB2
|
射频电容物位计
|
|
|
代号
|
介质
|
|
F
|
腐蚀性介质
|
|
N
|
非腐蚀性介质
|
|
|
代号
|
介质温度
|
|
T
|
高温
|
|
L
|
常温
|
|
|
代号
|
测量形式
|
|
P
|
缆式测量
|
|
B
|
杆式测量
|
|
|
代号
|
精度
|
|
B
|
0.25%F.S
|
|
C
|
0.5%F.S
|
|
|
代号
|
安装形式
|
|
1
|
M20×1.5安装螺纹
|
|
2
|
M27×2安装螺纹
|
|
3
|
法兰安装
|
|
4
|
特殊安装（用户给定）
|
|
|
代号
|
表头形式
|
|
M0
|
无
|
|
M1
|
指针表头
|
|
M2
|
数字表头
|
|
|
代号
|
防爆方式
|
|
I
|
本安防爆
|
|
D
|
隔离防爆
|
三、射频电容式液位计产品特点：
●带压容器中导电介质液位测量：各种酸、碱、盐：98％H2SO4浓H3PO4浓HCL，NaOH等;
●非导电液体的液位测量：油类，溶剂 CO2等;
●固体：粉煤灰，水泥;
●高压容器：液氨：最大工作压力：32Mpa;
●工作介质温度： -70-200℃（PTFE电极）;
●就地LCD显示+变送+HART数字数据信号;
●可以在现场用三按键调节零点、满度、阻尼时间、数据恢复等功能；完全替代手操器;
●液位检测基本不受工艺条件变化的影响。而浮力式、差压式、同位素式液位计在检测中都与介质的重要有关，气液相介质的重度变化都会使检测结果产生附加误差;
●适应范围广：针对检测对象的具体特点，专门定制，可适应多种苛刻条件下的液位检测;
●安装轻巧：一台同工作于32MPa下的高压液位计自重不足两公斤，是高压浮筒液位计重量的几十分之一。
四、射频电容式液位计技术指标:
●测量范围：杆式 0～3500mm 缆式 2～20m范围内任意选用;
●精度：±0.25%F.S，±0.5%F.S；（量程1m以内为±5mm）被测介质为结晶、结垢或粘度很高时对测量精度有一定影响;
●最大工作压力：1.0--32MPa；工作介质温度： -70-200℃（PTFE电极）;
●工作电压：24VDC输出信号： 4～20mA叠加HART数字信号， 负载电阻： 0~600Ω;
●适用介质：对聚四氟乙烯无腐蚀的任意介质;
●配套二次表时，二次表内附两线供电电源;
●安装螺纹：22MPa以下，压垫式，M33×2；32MPa以下压力透镜式。M33×2或M24×2;
● 结构连接件材质：镀铬件，1 Cil8Ni9Ti，316L，Mo2Ti等。
推荐测量范围
ф8mm单电极：0—200---2000mm ，ф12mm单电极：0—200---3000mm
同轴双电极ф22mm（ф19mm）/ф8mm：0—300---3000mm
ф3.6m缆式单电极：0—2---20m ，4.3*2.5缆式双电极：0—2---20m

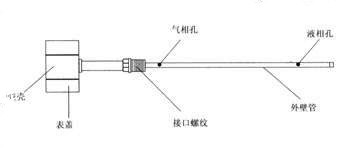

五、射频电容式液位计工作原理:
该液位计检测原理为电容转换式。其原理：彼此平行，相隔很近，相互绝缘的两个平行极板，构成一个电容，该电容器的电容量随液位变化而变化，与液位变化相对应的电容量的变化经变送电路转换为标准电流信号，输出至二次表即可显示出相应的液位高度。
基本计算公式ΔC=(0.885·ε·ΔS)/d
在上述公式中，0.885为计算常数， ε被测介质介电常数，△S深入介质表而积，d两极距离。
在上述公式中，不变量忽略不计，转换公式可简化为ΔC=ΔS=>ΔC=∏R2=>ΔC=ΔH即引起变化量的只有ΔH，即液位上下变化，变化量与温度压力无关。电容式液位结构由变送电路、结构连接件、探杆等组成。

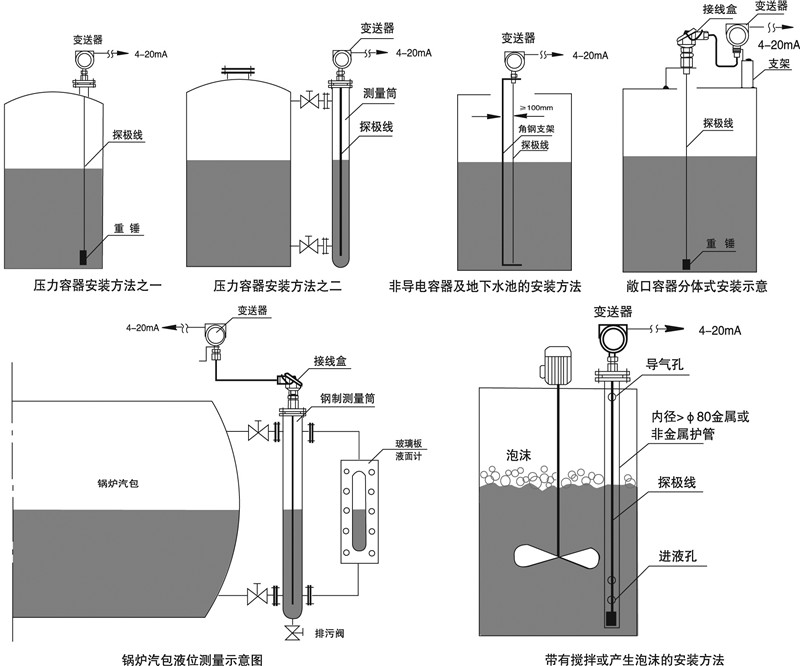

六、射频电容式液位计安装示意:
|
