  差压式在线密度计
  江苏天威测控技术有限公司 >> 产品展示 >> 在线密度计 >> 差压式在线密度计

差压式在线密度计
关键字:在线密度计,密度计





密度计产品概述:
    TW-MD3051系列密度计是一种在线测量液体密度设备,可直接用于工业生产过程。产品根据阿基米德原理,采用现代化技术采集信号,并对仪表进行了温度补偿;在总结各种液体在线密度测量经验并对工业现场做了大量研究,本着简单实用的原则生产制造。
产品用途:
    TW-MD3051系列密度计可对各种液体或液态混合物进行在线检测密度测量. 在石化行业可广泛应用于石油\ 炼油\ 调油\ 油水介质检测; 在食品工业用于葡萄汁\ 番茄汁\ 果糖浆\ 植物油及软饮料加工等生产现场; 奶制品业; 造纸业; 黑浆\ 绿浆\ 白浆\ 碱溶液的测量; 酿酒酒精度; 化工类的尿素\ 清洁剂\ 乙二醇\ 酸碱及聚合物密度的测量. 还可应用于采矿盐水\ 钾碱\ 天然气\ 润滑油\ 生物制药等行业
密度计主要特点:
1、采用一体化结构的两线制变送器,无活动部件维护简单.
2、四位半数字液晶显示.
3、安装使用方便,插入液体即可显示读数.
4、使用于流体或静止液体,适合于管道和罐体安装.
5、温度和密度两个参数可交替显示,便于进行行业标密换算.
6、连续在线测量液体密度无过程中断,可直接用于生产过程控制.
7、接触液体部件全部为几种介质不锈钢材料制造,安全;卫生.
8、本介安全型可用于危险环境;卫生型可安装于食品生产
密度计技术指标:
1、电流输出:4-20mA 选加数字信号(HART 协议)
2、供    电:16-30VDC 推荐使用24VDC.
3、密度量程:0~2克/立方厘米; 0~3克/立方厘米
4、精    度:0.001克/立方厘米
5、分 辨 率:0.0005克/立方厘米
6、温度量程:0~100℃
7、温度精度:0.2℃
8、环境温度:-10~60℃
9、湿度范围:0-90%
注意事项1、定货时写明介质、量程及使用现场工况,如防爆、腐蚀、卫生、普通等
密度计选型说明:

型号
规格代码
说明
TW-MD3051
············
工业在线密度计
安装及外形
A···········
表头连接圆筒垂直安装型
B···········
方法兰连接垂直安装型
C···········
弯管侧面安装型
膜盒(传感器)
5···········
500mm以上
10··········
1000mm
15··········
特殊要求
法兰传感器间距
M···········
300mm
F···········
距离用户自定
测量范围
1···········
01 /立方厘米
2···········
02 /立方厘米
3···········
03 /立方厘米
安装法兰
H6··········
DN65
H8··········
DN80
H10·········
DN100
安装法兰典型示例:MD3051A5M1H8
以下是默认配置:
显示表头
··········
LCD 智能显示表
输出信号
··········
420mA
输入电源
··········
24VDC
膜片结构材料
··········
316 不锈钢(其它可订)
运输包装
··········
木箱包装

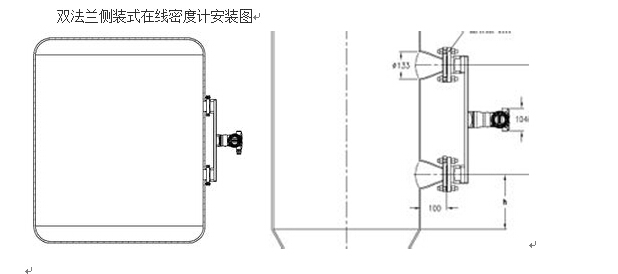

密度计安装事项:
1、直接式在线液体密度计传感器部分间距最少为200mm,直径为50mm, 现场不能小于这些尺寸安装,如选择弯曲型密度计,请测量好可以伸进管内的法兰和长度尺寸。
2、现场液体必须保持没过两个测量传感器,法兰到第一个传感器的距离可选。
3、管道安装时需让液体从最下面传感器之下进入液体,或者从最上面传感器的上面进入液体,不要从中间进入液体。管道安装通液体时,管道阀门或者弯头部分至少留出30CM液体缓冲距离。
4、安装图红色法兰配对部分,为使用方提供安装,如需要配对法兰,请订货时说明。
5、配备电源为24V DC   输出4-20mA信号  如需接二次用表,需将24V“+”接到密度计后面“+”极,  电流信号“+”接密度计“-”极, 并在二次表上将24V“-”和电流信号端子“-”短接。
6、现场环境如果外部有腐蚀性液体,请做好防护措施。如果有雷击危险,请在周围做好引地装置。
7、如需拆卸做清洗时,拆装时请保证传感器膜片不受到碰撞及其它损坏。
8、请勿在高出5Mpa情况下使用。
9、如果需要调整量程需要用 手持器,  技术问题请联系厂家。
