  TWRD83智能雷达物位计
  江苏天威测控技术有限公司 >> 产品展示 >> 智能雷达物位计 >> TWRD83智能雷达物位计

TWRD83智能雷达物位计
关键字:智能雷达物位计,雷达物位计,雷达液位计,液位计,物位计



 1、TWRD83智能雷达物位计产品概述:
      TWRD83智能雷达物位计是先进的雷达式物位测量仪表,测量距离最大30米,可以用于各种存储容器,液体、浆料、固体的物位测量,输
出4…20mA模拟信号。
2、TWRD83智能雷达物位计技术参数:
    应    用:适用于各种存储容器,液体、浆料、固体比如:水液储罐,酸碱储罐,浆料储罐,固体颗粒,小型储油罐
    测量范围:30米
    过程连接:法兰
    介质温度:-40-250℃
    过程压力:-0.1~4.0Mpa
    精    度:±10mm
    重 复 性:±2mm
    频率范围:6.8GHz
    防爆等级:Exib IIC T6 Gb
    防护等级:IP67
    信号输出: 4…20mA/HART(两线)
3、TWRD83智能雷达物位计安装事项说明

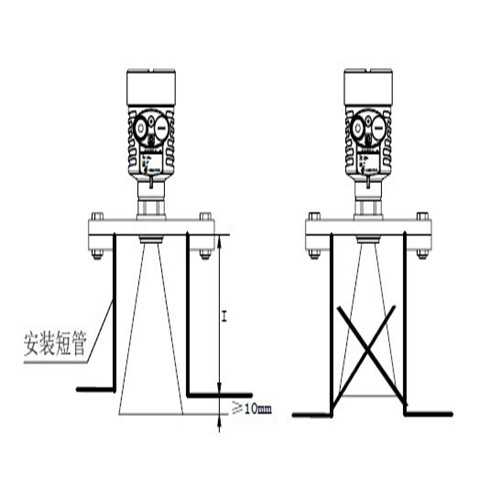

    典型安装
    喇叭天线必须延伸出安装短管,否则应使用天线延伸管。
    喇叭天线必须调整至垂直,不要让雷达束指向罐壁。

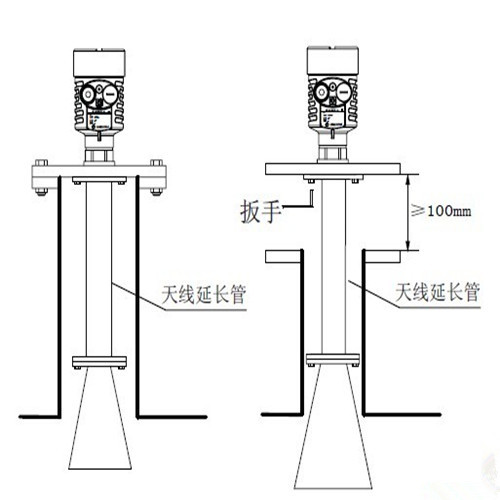

延长型及其他型号安装方法
    当喇叭长度小于安装短管长度时,应使用天线延伸管。
    如果喇叭口直径大于安装短管的直径,包括延伸管在内的天线需要从容器里面安装,并将仪表抬高。选择延伸管使仪表至少抬高100mm。

TWRD83-防爆
P 标准型 ( 非防爆 )
I 本安型 (Exib C T6)
D 本安型+隔爆型 (Exd ib C T6)
TWRD83-过程连接
D法兰 DN150
E 法兰 DN200
F 法兰 DN250
Y 特殊约定
TWRD83-天线型式/材料
D 喇叭天线 146mm/ 不锈钢 304
E 喇叭天线 196mm/ 不锈钢 304
F 喇叭天线 242mm/ 不锈钢 304
TWRD83-天线延长
1
2 200mm
3 300mm
4 400mm
TWRD83-密封/过程温度
P 普通密封 /-40...100
G 高温密封 /-40...250带散热片
TWRD83-电子单元
2 (4 ~ 20)mA /24V DC 两线制
3 (4 ~ 20)mA /24V DC/HART 两线制
4 (4 ~ 20)mA /24V DC/HART 四线制
5 (4 ~ 20)mA /220V AC/HART 四线制
TWRD83-外壳/防护等级
P 塑料 /IP65
L 铝 /IP67
       TWRD83-电缆进线
M M20*1.5
N ½"NPT
       TWRD83-编程/显示
V
X 不带
      TWRD83-量程(mm)
TWRD83智能雷达物位计
