侧装式浮子流量计测量介质由底进上出型变为底进侧横出型，便于现场流向为底进侧横出的管道安装。KF11型流量计主要由三大基本部分组成：1、测量管；2、锥形浮子或靶式浮子；3、指示器。浮子的位移量与流量的大小成比例，通过磁耦合系统，以不接触方式，将浮子位移量传给指示器指示出流量的大小，也可配装不同的转换器，将流量值转换成标准的电远传信号，实现远距离显示、记录、积算和控制等功能。
侧装式浮子流量计以其结构简单、使用寿命长、线性刻度、可用于测量液体和气体等优点而得到广泛应用，诸如石油、化工、发电厂、食品工业、制药工业、水处理工业以及其它工业领域。
特点:
1.全不锈钢测量管、锥型浮子结构设计；
2.对于口径大于DN50的流量计，磁耦合系统移动到测量管上部，浮子不受铁磁物质的影响，不需安装磁过滤器；
3.可测量高温（最大到350℃）、高压（最大到6.4MPa）的介质；
4.维护清洗时不需把流量计从管道上拆下来；
5.用户需要时指示器可360任意转动，安装时可以固定在便于读数的位置上，（订货时应提出）；
6.具有现场显示瞬时、累积流量功能。
侧装式浮子流量计适用于小口径和低流速介质 流量测量；工作可靠，维护量小，寿命长；侧装式浮子流量计 对于直管段要求不高 ；较宽的流量比10：1；双行大液晶显示，可选现场瞬时/累计流量显示，可带背光 单轴灵敏指示；非接触磁耦合传动； 全金属结构，适于高温、高 压和强腐蚀性介质；可用于易燃、易爆危险场合；可选二线制、电池、交流供电方 式；多参数标定功能； 带有数据恢复，数据备份及掉电保护功能.
技术参数
测量范围:水（20℃）1-200000 l／h
空气（20℃，0．1013MPa）0．03－4000m3／h

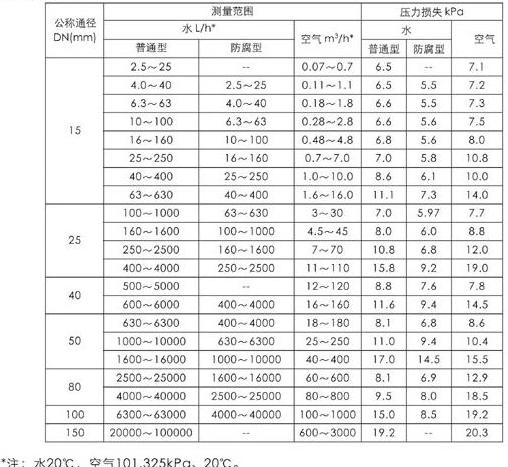

参见流量表，特殊流量可订制
量程比：标准型10：1 特殊型20：1
精度： 标准型1．5级 特殊型1．0级
压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1．6MPa
特殊型在选型和订货前应与工厂协商
压力损失：7kPa-70kPa
介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃
高温型：最高可达400℃
介质粘度：DN15: <5mPa.s(F15.1-F15.3)
<30mPa.s(F15.4-F15.8)
DN25: <250mPFa.s
DN50-DN150: <300mPa.s
环境温度：液晶型－30℃－+85℃
指针型－40℃－+120℃
连接形式：标准型：DIN2501标准法兰
特殊型：由用户指定的任意标准法兰或螺纹
电缆接口：M20＊1．5
供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC ）
交流型：85－265VAC 50HZ
电池型：3．6V@4AH镍氢电池
报警输出：上限或下限瞬时流量报警
标准型：集电极开路输出（最大100mA@30VDC内部阻抗100 欧）
特殊型：继电器输出（触点容量最大5A@250VAC）
脉冲输出：累积脉冲输出，最小间隔50毫秒
液晶显示：瞬时流量显示数值范围：0－50000
累计流量显示数值范围：0－99999999
防护等级：IP65
防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6
产品选型
|
代号
|
测 量管结构
|
|
50
|
下 进上出
|
|
51
|
下 进上横出
|
|
52
|
下 横进上横出
|
|
53R
|
右 进左出
|
|
53L
|
左 进右出
|
| |
代号
|
接 液材质
|
|
R0
|
0Cr18Ni2Mo2Ti
|
|
R1
|
1Cr18Ni9Ti
|
|
Rp
|
PTFE
|
|
T1
|
钛 合金
|
|
Rl
|
316L
|
| |
代号
|
管 道口径
|
|
DN15
|
15
|
|
DN25
|
25
|
|
DN50
|
50
|
|
DN80
|
80
|
|
DN100
|
100
|
|
DN150
|
150
|
|
DN200
|
200
|
| |
代号
|
附 加结构
|
|
无
|
|
|
T
|
夹 套型
|
|
Z
|
阻 尼型
|
|
G
|
高 温型
|
|
Y
|
高 压型
|
| |
代号
|
指 示器形式代码组合
|
|
M1
|
就 地指示器，机械指示瞬时流量
|
|
M2
|
供 电型，机械指示瞬时流量，液晶显示瞬时/累积流量
|
|
M3
|
供 电型，无机械指示，液晶显示瞬时/累积流量
|
| |
代码
|
供 电方式
|
|
无
|
只 限M1指示器
|
|
A
|
220VAC，4－20mA输出
|
|
B
|
电 池供电，无输出
|
|
C
|
24VDC，二线制供电，4－20mA输出
|
|
D
|
24VDC，三、四线制供电，4－20mA输出
|
| |
代号
|
防 爆标志
|
|
l
|
本 安iaCT5方型壳体
|
|
d
|
隔 爆Diibt4园壳体
|
| |
代号
|
报警或脉冲输出
|
|
无
|
无报警或脉冲输 出
|
|
K1
|
上限报警或一路 脉冲输出
|
|
K2
|
下限报警或一路 脉冲输出
|
|
K3
|
上、下限报警或 双路脉冲输出
|
