金属管浮子流量计

江苏天威测控技术有限公司 >> 产品展示 >> 流量仪表 >> 金属管浮子流量计

金属管浮子流量计
关键字：金属管浮子流量计,浮子流量计,流量计

适用于小口径和低流速介质流量测量；工作可靠，维护量小，寿命长；金属管浮子流量计对于直管段要求不高；较宽的流量比10：1；双行大液晶显示，可选现场瞬时/累计流量显示，可带背光单轴灵敏指示；非接触磁耦合传动；金属管浮子流量计全金属结构，适于高温、高压和强腐蚀性介质；可用于易燃、易爆危险场合；可选二线制、电池、交流供电方式；多参数标定功能；金属管浮子流量计带有数据恢复，数据备份及掉电保护功能.

一、技术参数
测量范围:水（20℃）1-200000 l／h
空气（20℃，0．1013MPa）0．03－4000m3／h
参见流量表，特殊流量可订制
量程比：标准型10：1 特殊型20：1
精度：标准型1．5级特殊型1．0级
压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1．6MPa
特殊型在选型和订货前应与工厂协商
压力损失：7kPa-70kPa
介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃
高温型：最高可达400℃
介质粘度：DN15: ‹5mPa.s(F15.1-F15.3)
‹30mPa.s(F15.4-F15.8)
DN25: ‹250mPFa.s
DN50-DN150: ‹300mPa.s
环境温度：液晶型－30℃－+85℃
指针型－40℃－+120℃
连接形式：标准型：DIN2501标准法兰
特殊型：由用户指定的任意标准法兰或螺纹
电缆接口：M20＊1．5
供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC ）
交流型：85－265VAC 50HZ
电池型：3．6V@4AH镍氢电池
报警输出：上限或下限瞬时流量报警
标准型：集电极开路输出（最大100mA@30VDC内部阻抗100 欧）
特殊型：继电器输出（触点容量最大5A@250VAC）
脉冲输出：累积脉冲输出，最小间隔50毫秒
液晶显示：瞬时流量显示数值范围：0－50000
累计流量显示数值范围：0－99999999
防护等级：IP65
防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6

产品说明：

金属管浮子流量计

LZ－列流量选择表

腐通径Anticorrosion
Diameter

普通通径Normal Diameter

测量范围 Measure Range

最大压力损失Maximum Pressure Loss

DN（mm）

DN（mm）

空气Air20℃ m³/h

水Water（20℃）（L/h）

空气Air（KPa）

水Water（KPa）

15

15

0.05-0.5

1.6-16

7.0

6.4

0.07-0.7

2.5-25

7.1

6.5

0.11-1.1

4.0-40

7.2

6.5

0.18-1.8

6.0-60

7.3

6.6

0.28-2.8

10-100

7.5

6.6

0.40-4.0

16-160

8.0

6.8

0.70-7.0

25-250

10.8

7.2

1.00-10

40-400

10

8.6

1.60-16

60-600

14

11.1

25

　

80-800

　

14

25

3.00-30

100-1000

7.7

7.0

4.50-45

160-1600

8.8

8.0

7.00-70

250-2500

12

10.8

11-110

400-4000

19

15.8

50

　

500-5000

　

16.2

50

18-180

600-6000

8.6

8.1

25-250

1000-10000

10.4

11

80

40-400

1600-16000

12.6

17

80

50-500

2000-20000

15.5

6.3

100

75-750

2500-25000

17.2

8.1

100

100-1000

4000-40000

　

9.5

125

160-1600

6000-60000

　

10

125

250-2500

8000-80000

　

16

150

　

10000-100000

　

20

　

300-3000

12-120m³/h

　

20

　

400-4000

15-150m³/h

　

25

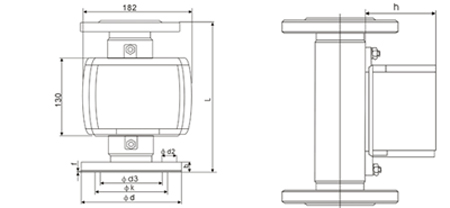

安装尺寸

法兰及外形尺寸

口径/压力 Mn/MPa	尺寸（mm） Φd	Φd3	Φk	Φd2	b	f	L	h
15/4.0	95	45	65	4xΦ14	16	2	250	85
25/4.0	115	68	85	4xΦ14	18	2	250	85
50/4.0	165	102	125	4xΦ18	20	3	250	85
80/1.6	200	138	160	8xΦ18	20	3	250	85
100/1.6	220	162	180	8xΦ18	20	3	250	85
125/1.6	250	188	210	8xΦ18	22	3	400	85
150/1.6	285	218	240	8xΦ22	22	3	400	85

LZ-系列选型说明

管道口径

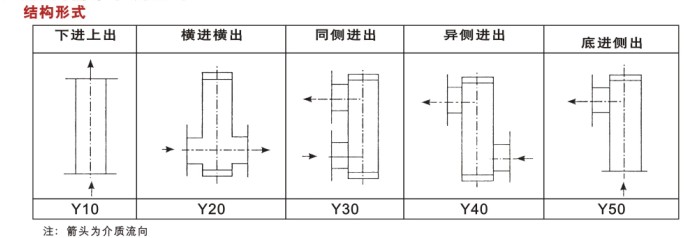

结构形式

接液材质

附加结构

A

B

介质流向

C

D

DN15

Y10

下进上出

RRO

0Cr18Ni12Mo2Ti

F

防腐型

DN25

Y20

横进横出

RR1

1Cr18Ni9Ti

T

夹套型

DN50

Y30

同侧进出

RP

（聚四氟乙烯）

Z

阻尼型

DN80

Y40

异侧进出

Ti

（钛合金）

G

高温型

DN100

Y50

底侧进出

RL

316L

Y

高压型

DN125

B

防爆型

DN150

转换器功能组合	功能
Es1	远传4-20mA标准电流信号，本安防爆，防爆标志ibIICT5，安全栅型号LB906（注）
Es2	远传4-20mA标准电流信号
K1	带一上限报警输出
K2	带一上限报警输出
K12	带一上限和一下限报警输出
JsB	现场电池供电，LCD显示瞬时流量和累积流量，本安防爆
JsC	220V AC 供电，LCD显示瞬时流量和累积流量
JsD	24 V AC 供电，LCD显示瞬时流量和累积流量本安防爆
JsE	24 V AC 供电，LCD显示瞬时流量和累积流量,输出（4-20）mA标准电流信号传送瞬时流量，本安防爆

磁过滤器

如果介质中含有铁磁性颗粒，就应在入流量计入口处安装磁性滤器。磁过滤器中装有以螺旋方式排列的磁棒，以最大限度地减少压力损失，每根磁棒均由PTFE聚乙烯包裹，防止腐蚀。

Ⅰ型：法兰式连接，高度100mm

Ⅱ型：压紧式安装，高度50mm
