TW-1000型外夹式超声波流量计利用了低电压、多脉冲发射接收原理，采用双平衡信号差分发射、接收专利技术和硬件参数无关化设计方法；通过选用国际上最新、最先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成。确保每台出厂的流量计都具有相同的性能。灵活多变的中文显示主机(壁挂F1标准型、壁挂F2防爆型、盘装S型、壁挂FN网络型)满足各种不同的工业现场。简单方便的传感器易于现场人员安装维护。
项目      性能/参数
测量主机    准确度      1.0  %
    重复性      0.2%
    流速范围：0-64m/s
    测量周期：500mS  (每秒2次，每个周期采集128组数据)
    测量原理：超声波时差原理，4字节IEEE754浮点运算
    显示接口：可连接2×10背光型汉字或者2×20字符型液晶显示器
    操       作： 外接16键轻触键盘以及PC计算机设参软件
    输       入： 3路4-20mA输入可选，准确度0.1%  ，可输入压力、液位、温度等信号，也可以作为数字接口使用
    两路三线制PT100铂电阻输入回路，可实现热量计量功能（焓差法）
    输出      电流信号  (可选模块)：4-20mA,  阻抗600Ω浮空，准确度0.1%  。  频率信号  (可选模块)：1-9999Hz之间任选，OCT输出。  脉冲信号：正、负、净流量及热量累计脉冲，双路OCT输出  (其中1   路脉冲宽度6~1000ms间可编程，默认200ms)  。  报警信号：双路OCT输出，可选近20种源信号。  数据接口：隔离RS485串行接口。
    通讯协议：MODBUS协议、MBUS协议、FUJI扩展协议，推荐使用MODBUS-RTU协议或者MODBUS-ASCII协议
    其它功能：自动记忆前64日、前32个月、前2  年的累积流量和工作状态；自动记忆前16次上、断电时间和流量并可实现自动或手动补加；  可编程定量控制器（可使用外部输入信号或MODBUS指令启动）；  1个双向串行接口可连接多个如4~20mA、数据记录器等外部设备；  工作参数可固化到机内的FLASH存储器中，上电时自动调出；  用户能够通过E-mail传送来的代码文件实现软件升级  故障自诊断功能。  故障时间计时器。
    工作电流      50mA  (不连接键盘显示和蜂鸣器不响的条件下)
    备用电池      使用CR2032，在24VDC断电条件下保持10万小时数据不丢失
    环境温度      -10℃～70℃(大于此温度范围要求请与厂家联系)
    工作时间      连续
    电  源      24VDC    8~30VDC    24VDC
    尺寸(mm)      Φ84      116×62      92×36
传感器      外缚式      标准S1型，适用管径DN15～100mm标准M1型，适用管径DN50～1000mm标准L1型，适用管径DN300～6000mm高温S1H型，适用管径DN15～100mm高温M1H型，适用管径DN50～1000mm其它厂家的传感器
    插入式：测量管道材质不限（不停产安装）适用于管径DN80以上。
    管段式：π型管段式：适用于管径DN25-DN40，整机测量精度±0.5%标准管段式：适用于管径DN50～DN1000，整机测量精度±0.5%
    信号电缆：专用SEYV75-2屏蔽双绞线缆，出厂标配5米，特定场合单根可加长至500  米（不推荐）。
    防护等级：IP68(可浸水工作)
    可测管道管材：钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质地密致管道，允许有衬里。
    衬材：环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯。
    内径：15mm～6000mm（π型管段式内径可小至2毫米）
    直管段长度：上游≥10D，下游≥5D，距泵出口处≥30D。
    测量介质种类：水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。
    浊 度：≤20000  ppm，污水测量效果好，绝大多数污水管道可稳定测量。
    温 度： -40℃～160℃
    流 向：可对正反向流量分别计量，并可计量净流量。

转换器

壁挂式转换器   盘装式转换器   一体式转换器 防爆型转换器

传感器

插入式传感器   管段式传感器   外夹式传感器

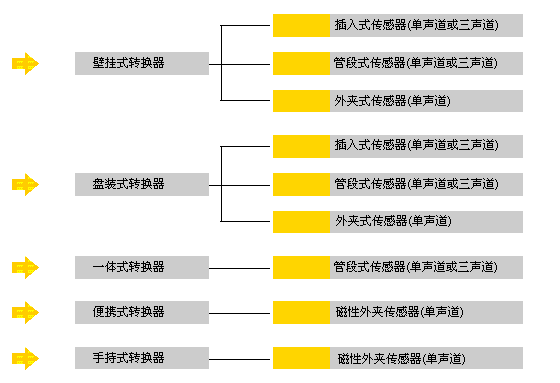

● 转换器分为三种型式：壁挂式转换器 盘装式转换器 一体式转换器

● 转换器外观结构

壁挂式转换器 重量：1.2kg   盘装式转换器 重量：0.8kg   一体式转换器   防爆型转换器 重量：4kg

● 转换器外形尺寸和安装方法

壁挂式转换器

盘装式转换器

一体式转换器

防爆型转换器

● 转换器接线端子

● 传感器分为三种型式：插入式传感器 管段式传感器 外夹式传感器

● 传感器外观结构

插入式传感器 重量：0.7kg/支   单声道管段式传感器 重量：见数据表   三声道管段式传感器 重量：见数据表   外夹式传感器 重量：0.2kg/支

● 传感器的外形尺寸和安装方式

插入式传感器外形尺寸和安装方式

外夹式传感器外形尺寸和安装方式

适用管径DN80-2000mm   适用管径DN20-65mm

管段式传感器外形尺寸和安装方式

管段式传感器数据表

内径（mm）   重量（kg）   安装长度L（mm）   法兰尺寸（mm）   D D0 N x A 单声道 20 7.8 280 110 79.5 4 x 16 25 8.2 280 110 79.5 4 x 16 32 9.5 280 120 89.0 4 x 16 40 10.1 280 120 89.0 4 x 16 50 12.2 280 150 120.5 4 x 20 65 14.5 280 180 139.5 4 x 20 80 17.5 280 190 152.5 4 x 20 100 19.2 280 230 190.5 4 x 20 单声道 三声道 125 19.6 290 255 216 8 x 22 150 25.1 310 280 251.5 8 x 22 200 40.8 340 345 298.5 8 x 22 250 61.0 370 405 362.0 12 x 26 300 89.2 410 485 432.0 12 x 26 350 97.2 440 535 476.0 12 x 30 400 102.3 480 600 540.0 16 x 30 450 113.5 510 635 578.0 16 x 33 500 147.8 550 700 635.0 20 x 33 600 211.5 620 815 749.5 20 x 36 700 331 690 915 850 24 x 36 800 489 750 1046 970 24 x 40 1000 810 890 1288 1200 28 x 44 1200 1280 1030 1522 1434 32 x 44 1400 1805 1160 1778 1670 32 x 48 1600 2301 1290 1982 1874 36 x 48 1800 3205 1430 2236 2114 36 x 52 2000 4089 1560 2446 2324 40 x 52

①满足直管段长度要求（直管段长度，是指测量点距阻力件的距离）。直管段要求一般为前10倍管径，后5倍管径。当流速低于3m/s时，直管段要求可为前5倍管径，后3倍管径。 　　 ②直管段部分表面平滑、较新、圆度较好。 　　 ③首选液体向上（或斜向上）流动的竖直管路，其次是水平管路，尽量避开液体向下（或斜向下）流动的管路，防止液体不满管。测量点不要选在管路走向的最高点，防止管路内因有气泡聚集而造成测量不正常。

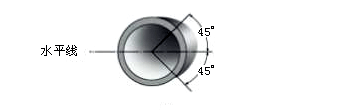

④水平管路测量点应选在自水平线±45°范围以内，避开管路顶部气泡。

⑤安装空间要满足下图所示要求

⑥电缆的敷设

传感器与转换器之间连接电缆的敷设要安全、可靠。 　 地下敷设时，电缆必须穿金属管，防止电缆被轧断或老鼠咬断。 　 电缆外径7毫米，每对传感器2根电缆，金属管内径要大于25毫米。 　 架空敷设线杆跨距超过20米时，必须做加强线，防止风力过大时将电缆扯断。 　 与其它电缆敷设同一电缆沟时，需穿金属管，以提高抗干扰性能。

插入式超声流量计 管段式超声流量计 外夹式超声流量计 管径范围（mm）   DN80～4000   DN20～2000 DN20～4000 流速范围（%） 0.01～12 准确度（%） 单声道 三声道 单声道 三声道 1.5 1.0 0.5 1.0（校正0.5） 0.5 测量液体 水、河水、海水、石油、化学液体等均质液体 管道材质 金属（如碳钢、铸铁、不锈钢、铝等）非金属材料（如PVC，有机玻璃等） 管衬材质 玻璃钢、砂浆、橡胶等 信号输出 1.4-20mA：阻抗小于800Ω，光电隔离，准确度0.1%。 2.累计脉冲输出：光电隔离，无源开路输出，传输距离小于500m。 3.RS-485：光电隔离，波特率可选择，传输距离大于1.6km。 4.打印机：RS-232串口模式。打印机为选配件。 键盘 4 x 4 汉字键盘或 1 x 4 英文键盘 显示器 2 x 10 汉字显示或 2 x 16英文显示 测量功能 显示瞬时流量、瞬时流速、正累计流量、净累计流量、累计运行时间、瞬时供热量、累计共热量、供回水温度。 数据存贮 可储存前720小时，前365天，前36个月和前十年的测量数据，包括瞬时流量、累计流量、断电时间等。 环境温度 转换器：-10～45 ℃（特定环境请说明） 传感器：-30～+60 ℃（常温型） 　　　　 -30～+160 ℃（高温型） 传感器材质 不锈钢和陶瓷 不锈钢和普通碳钢 常温型为尼龙 高温型为合金铝 传感器承压能力 管内部分压力小于2.5MPa DN20～700mm小于2MPa DN800～2000mm小于1MPa 与管内压力无关建议不浸水工作 传感器防护等级 IP68 转换器防护等级 壁挂式转换器：IP65 盘装式转换器：IP52 一体式转换器：IP67 防爆等级   [Exib]IIBT6   传感器电缆长度 小于400m 小于400m 小于300m 传感器电缆型号 SEYV-75-2（直径7mm） 工作电源 AC220V ± 10% ，DC12～36V ， 功率0.5W 转换器外形尺寸   壁挂式：213 x 185 x 107mm 盘装式：16 x 80 x 250mm 一体式：185 x 140 x 100mm   传感器外形尺寸   220x?20（杆部）x?50（连接部）mm 见管段传感器数据表 60x40x35mm 转换器重量   壁挂式：1.2kg 盘装式：0.8kg 一体式：1.4kg       传感器重量   0.7kg/支       见管段传感器数据表 0.2kg/支 热量测量功能   测量供热、热损耗、入口温度、出口温度。

技术选型以前，请仔细阅读“技术参数”一节。

● 传感器选型编码

例如：选型外夹式单声道传感器，液体常温，电缆长度15m，管外径325mm，壁厚10mm，管道材 质为钢，非防爆。选型编码为：WJ－1－A－15－325－10－S－A-1
