概述

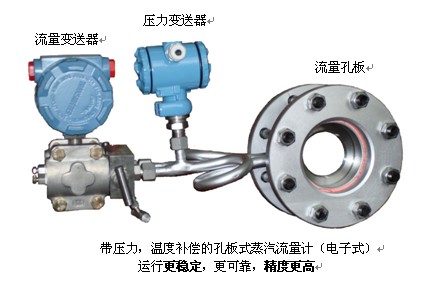

       TW-LG 系列一体化孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。


适用范围
1.公称直径： 15 mm ≤DN≤1200mm
2.公称压力：PN≤10MPa
3.工作温度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5级，1级


二、原理及结构：

充满管道的流体，当它们流经管道内的流量孔板时，流速将在流量孔板的节流处形成局部收缩，从而使流速加快，静压力降低，于是在标准孔板前后便产生了压力降或叫压差，介质流动的流量愈大，在流量孔板前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。这种测量方法是以流动连续性方程（质量守恒定律）和伯努利方程式（能量守恒定律）的原理为基础的。

三、主要技术参数

▲公称通径： DN20 – DN1000

▲依据国家标准GB/T2624-93进行设计制造

▲依据国家检定规程JJG 640-94进行出厂检定

▲基本精度： ±0.5%、±1%、±1.5%

▲流量范围： ≥ 1:15

▲公称压力： 0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）

▲被测介质：饱和蒸气、过热蒸气、 水、空气、天然气、其它混合介质

▲被测介质温度：-10℃~+450℃

▲供电电源：智能流量积算仪220VAC， 流量变送器24VDC（由积算仪供电），

▲输出信号： 4-20mA DC或RS485通讯

▲防爆性能： 本安型ibIICT5

三、安 装
▲可水平、垂直安装，应保证管内充满液体。
▲孔板流量计前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物。
▲直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。

订货时请详细提供以下数据：
（1）被测介质 名称

（2）最大、常用、最小流量。
（3）工作压力、工作温度
（4）介质密度、粘度 （水，蒸汽，常用气体可以不提供）
（5）管道材质、内径、外径

四、显示仪表 HJ-XMJA型智能流量积算仪

按 < 键上排依次显示： F瞬时流量t/h, P工作压力MPa,C工作温度℃

产品示意图】

环室取压标准孔板 PN≤2.5	环室取压标准孔板 4.0≤PN≤6.4
钻孔取压标准孔板 PN≤2.5	紧固式八槽孔板 PN≤10
焊接式八槽孔板 PN≤10	径距取压标准孔板 PN≤2.5
高压透镜垫孔板 PN22，32	法兰取压标准孔板 4.0≤PN≤6.4

产品选型

型号	说 明
HJ-LG	节流装置（孔板流量计）
	代号	按其结构特征的两大基本分类
	K	孔板
	P	喷嘴等
		代号	公称压力（105Pa）
		2.5	2.5
		10	10
		16	16
		25	25
		64	64
		100	100
		200	200
			代号	口径(mm)
			15～1200	15～1200mm
				代号	按其结构形式细分
				H	标准孔板(环室)
				Y	标准孔板(法兰)
				K	标准孔板(钻孔)
				I	ISA 1932喷嘴
				L	长径喷嘴
				W	文丘利喷嘴
				G	经典文丘利管
				S	双重孔板
				Q	圆缺孔板
				Z	锥形入口孔板
				R	1/4圆孔板
				P	偏心孔板
				N	整体(内藏)孔板
				X	楔形孔板
				T	不在上述之列的特殊节流装置
					代号	介质
					1	液体
					2	气体
					3	蒸汽
					4	高温液体
						代号	补偿形式
						N	不带压力、温度补偿
						P	带压力补偿输出
						T	带温度补偿输出
						Q	带压力、温度补偿输出
							代号	变送器差压量程范围
							0	微差压量程
							1	低差压量程
							2	中差压量程
							3	高差压量程
								代号	是否带现场显示
								W	节流装置传感器
								X	智能节流装置（流量计）
